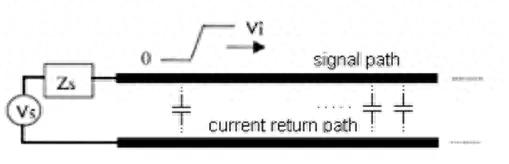

每个人都知道阻抗必须是连续的，并且在PCB设计中总是无法继续阻抗。我们将做什么？本文引用了地址。特征阻抗：也称为“特征阻抗”。它属于长期传播的概念，而不是CC电阻。在信号传输过程中的高频范围内，即时电流是通过在信号的到达位置，信号线和参考平面（功率或接地计划）之间建立电场来生成的。如果传输线是各向同性的，则在传输信号时始终有一个电流i。如果信号输出水平为V，则传输线对应于信号传输期间的幅度电阻V/I。这种等效电阻称为传输线的特征阻抗Z。在传输过程中，将传输路线的特征阻抗施加，信号为反映在节点中具有不连续的阻抗。影响特征阻抗的因素包括介电常数，介电厚度，线宽度和铜铝厚度。 [1] PCB上的典型传输线是突然的线和梯度接线。一个在表面。有一个称为微带线的参考平面。一个在内部电力层中，每侧都有参考计划，称为条线。微带电缆由带状电缆和中心介电的陆地平面组成。如果介电常数，线宽度和距地球平面的距离是可控的，则其特性阻抗也是可控的，其精度在±5％以内。一些RF设备的包装很小，SMD垫小至12,000个，LRF信号结冰的宽度可以达到5万以上。梯度接线应用于避免线宽度突然变化。斜率线显示在图和过渡中的线不应该很长。 [2]如果角的RF信号线与直角成直角，则有效线宽度增加，阻抗变为不连续，并发生信号反射。为了减少不连续性，您必须处理角落。有两种方法：切线和圆角。弧形角的半径必须足够大。总体而言，它必须确保R 3W。如启蒙的右侧所示。 [3]如果大型垫出现在50Ω微带线（例如连接垫）中，则会发生致命问题。垫子形成一个分散电容器，直接破坏阻抗的连续性！信号反射，损失中的sobresaltos以及眼表的崩溃继续...
